二氧化铀（UO₂）核燃料已经广泛地应用于核电站压水堆中，它具有高熔点、膨胀各向同性的特点以及良好的辐照行为和机械性能，但是存在热导率低以及容易脆化等问题。而碳化铀（UC）核燃料拥有极高的硬度，并且在较宽的温度范围内不发生相转变，因而可承受较高的服役温度。碳化铀的热导率为21.7W/(m·K) (1237K)，密度为13.63 g/cm³，铀含量为95.2%，均高于二氧化铀。碳化铀核燃料被认为是第四代反应堆的理想候选核燃料。基于加速器驱动先进核能系统中闭式燃料循环的探索研究，碳化铀还可与钚（Pu）以及部分次锕系核素（MAs）形成二元混合共溶体系，因此，科研人员选择碳化铀为再生核燃料的形式。

　　近期，近代物理所嬗变化学研究室的科研人员利用即时-无冷却混合与微波加热相结合的溶胶凝胶法成功制备UC陶瓷核燃料小球；又采用Pechini型聚合螯合法成功制备了物相单一的UC粉末。

　　科研人员与瑞士保罗谢勒研究所（PSI）合作共同研制一种室温即时-无冷却混合与微波辅助加热相结合的快速溶胶凝胶工艺平台，并利用该平台成功制备出碳化铀核燃料小球（图1所示）。首先利用超声分散的方法将炭黑在纳米水平均匀的分散在凝胶剂溶液(HMUR)中，然后通过溶胶凝胶法制备包含有炭黑的C-UO₃2H₂O凝胶球，最后再通过碳热还原反应将其转换为物相均一的UC陶瓷小球。所制备的UC陶瓷小球粒径为675±10μm，密度可达到理论密度的92%以上。该平台将直接应用于闭式燃料循环中再生碳化物核燃料小球的批量制备。科研人员还采用Pechini型聚合螯合法通过柠檬酸（CA）与铀酰离子（UO₂²⁺）螯合，形成稳定的UO₂²⁺-CA络合物；随着溶剂的蒸发及络合物与甘露醇之间聚合交联反应的发生，得到疏松多孔的前驱体材料；然后原位碳化得到UO₂/C纳米复合材料；最后经过碳热还原获得UC粉末（图2所示）。该方法通过U和C在原子水平的均匀混合，缩短了反应物之间的迁移距离，实现了在相对较低温度（1400°C）下制备UC粉末。该工作对低温合成包含Pu和MAs的碳化物燃料具有一定的应用前景。

　　此项研究得到中国科学院战略性先导科技专项（A类）“未来先进核裂变能—ADS嬗变系统”项目和国家自然科学基金项目（先进嬗变燃料元件的设计、制备及性能研究）的支持。成果已分别发表在国际Top期刊 Ceramics International和Journal of the America Ceramic Society上,文章第一作者分别为田伟和郭航旭博士。

　　文章链接：

　　https://www.sciencedirect.com/science/article/pii/S0272884218317152

　　https://onlinelibrary.wiley.com/doi/abs/10.1111/jace.15438

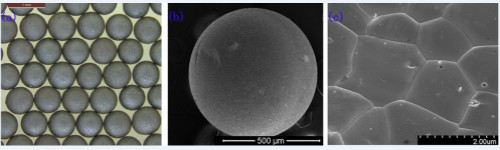

　　                                                             图1：即时无冷却混合-微波加热溶胶凝胶法制备UC陶瓷核燃料小球。

                                                                    a：UC陶瓷核燃料小球实物照片；b：UC陶瓷核燃料小球的SEM照片；

                                                                    c：UC陶瓷核燃料小球的微观形貌

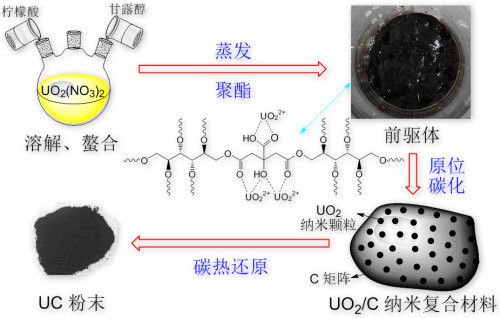

　                                                                     图2：Pechini型聚合螯合法制备UC粉末。首先，柠檬酸（CA）与铀酰离子螯合形成稳定的UO₂²⁺-CA络合物；

                                                                        随着溶剂的蒸发及络合物与甘露醇之间聚合交联反应的发生，得到疏松多孔的前驱体材料；

                                                                        然后原位碳化得到UO₂/C纳米复合材料；最后经过碳热还原获得UC粉末
