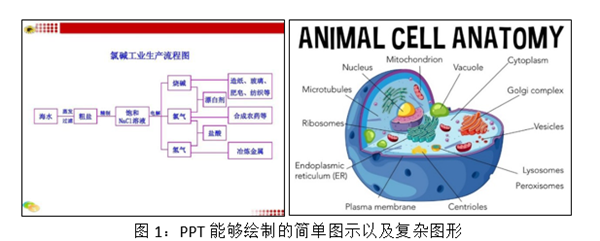

一方面PPT作为最通用的汇报演示工具，几乎每个科研人员都会使用，另一方面PPT上手很快，功能齐全，并且使用非常方便。因此很多科研人员大部分图表都会直接在PPT里面绘制，不过这里要说的是，这里面的大部分图表也只是一些流程图，简单的示意图而已（如图1左图所示），当涉及到一些形状不规则，三维立体等复杂图形的时候，如果你说其实PPT也可以绘制出来，很多人的第一想法是这不可能，然后就或多或少的会去借助AI，PS，3DMAX，C4D等工具。

　　对于这些复杂工具来说，如果要让科研人员每个都使用流畅熟悉还是有着非常大难度的，并且每个工具都有自己很鲜明的特点，并不是说熟悉一个就够了。因此难免陷入不断的学习新软件，但是永远觉得不够用的循环怪圈。

　　其实，经过层层剥离后会发现，基本只要掌握了PPT的一些较为高级的绘图技巧之后，很多复杂的科研图示图形绘制起来都不成问题。并且所谓的高级技巧，也只是因为我们科研人员在平时PPT使用过程中很少使用而已，技巧的本身并不复杂，主要在于冷门。

　　1.任意形状顶点编辑

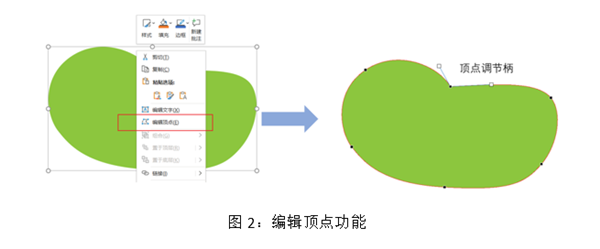

　　PPT里面绘图可以说最好用也是最容易被忽略的一个功能就是顶点编辑功能，通过这个功能，你可以绘制任意不规则图形，对，是任意。在使用的时候，只需要在你选中的图形上面鼠标右击，就会出现顶点编辑功能。你可以先画一个基础图形，然后再编辑顶点，当然也可以任意多边形或者曲线功能直接先绘制大致轮廓，后面通过顶点调节柄来调节整体。调节柄使用技巧主要注意三个快捷键：shift、ctrl以及alt。其中按住shift调节的时候是两端调节柄一样长的切线，ctrl则是调节其中一边长度及角度的切线，alt则是对其中一边调节柄进行任意调节，完全不影响另一边的调节柄。这三个快捷键结合起来使用将会让你的绘图过程轻松且流畅。

　　

　　2.形状组合功能

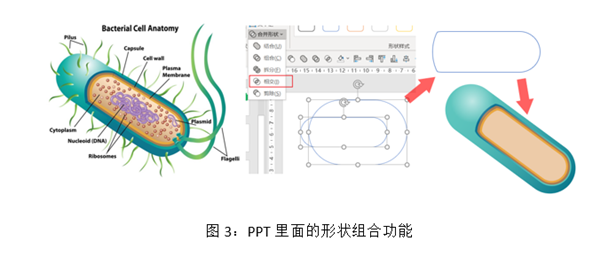

　　在绘制图形轮廓方面，形状组合功能其实和编辑顶点一样重要，它相对于编辑顶点来说优势主要在两方面，第一就是快，因为它使用的素材是PPT图形库，并且图形库其实已经包含了几乎所有的基本图形，因此相对顶点编辑来说会快很多；另外就是可控，因为它并非从零开始，因此很多曲线会非常顺滑。形状组合功能包含五个，分别为结合、组合、拆分、相交以及剪除，这个五个功能里面除了组合不常用之外，其他四个都非常有用。并且在PPT里面，形状组合功能不仅仅局限于图形，对于文字以及图片同样有效。在文字图形化以及裁剪图片等方面具有很大优势。

　　

　　3.三维立体设置

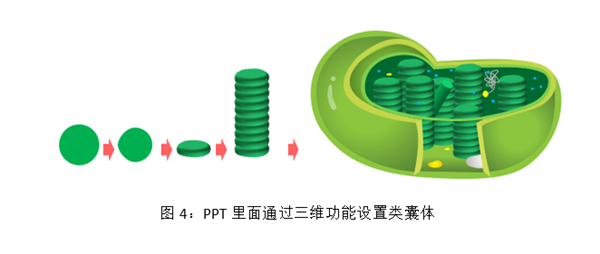

　　有一些三维效果可以直接通过图形组合来达到，但是有一些却需要用到PPT里面的三维效果设置功能。例如下图中叶绿体绘制中的类囊体绘制，就不可避免的需要使用到PPT里面的3D立体功能。三维立体设置包含三维格式以及三维旋转，其中三维格式主要用来设置棱台、深度、材料以及光源等参数，三维旋转则是视角。

　　

　　4.其他

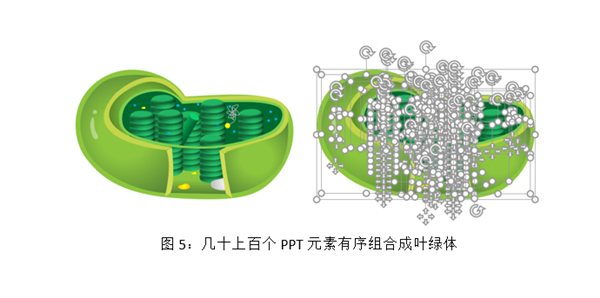

　　用好上述三个工具，其实已经解决了复杂科研图的百分之九十以上的问题，剩下的百分之十则是包含高光，阴影，动画，对齐等在内的一些小技巧。例如下图所示为PPT绘制叶绿体，这么多的元素，需要一起完美组合成一个叶绿体，那么选择窗格的使用将会显得非常重要，通过选择窗格你可以选择某些元素先暂时性隐藏起来，并且可以很方便的调整各个元素之间的顺序。
