近期，中国科学院近代物理研究所材料研究中心科研人员与中山大学、河北大学等相关机构开展合作研究，利用重离子束辐照技术制备出一种具有优异离子分离性能的聚醚酰亚胺（PEI）亚纳米多孔分离膜。该研究以“Efficient ion sieving and ion transport properties in sub-nanoporous polyetherimide membranes”为题发表在《脱盐》（Desalination）上。

　　由于埃尺度空间位阻和静电力共同作用，不同离子在亚纳米多孔分离膜传输过程中受脱水效应和库仑效应影响不同，使亚纳米多孔分离膜具有离子分离能力，并在水的深度净化处理和离子精准分离领域发挥着越来越重要的作用。科研人员在重离子束辐照基础上，分别利用电脉冲蚀刻和水浴处理的方法在聚碳酸酯(PC)和聚醚砜树酯(PES)薄膜中可控制备出亚纳米多孔分离膜，均表现出良好的离子分离特性。然而，如何制备出具有更高离子选择性和分离性能的亚纳米多孔分离膜仍然是该领域迫切需要解决的问题。

　　实验中，科研人员通过选择化学结构更加稳定的PEI膜，借助重离子辐照技术制备出孔径在0.30 nm和0.80 nm范围且具有单价离子选择性传输的PEI亚纳米多孔分离膜。该膜表现出优异的单价离子通量和单价离子选择性（钾离子通量为0.49 mol h^-1 m^-2，K⁺/Li⁺选择比为6；对K⁺/Mg²⁺的理想选择比为8900，实际选择比为67）。此项研究结果为制备和研究具有亚纳米直通孔道结构的离子分离膜提供了一种新的思路，有望在溶液中重金属离子的去除、盐湖资源提取等领域发挥重要作用。

　　该研究工作得到了国家自然科学基金资助项目（11775279）的支持。

　　原文链接：https://doi.org/10.1016/j.desal.2023.117192

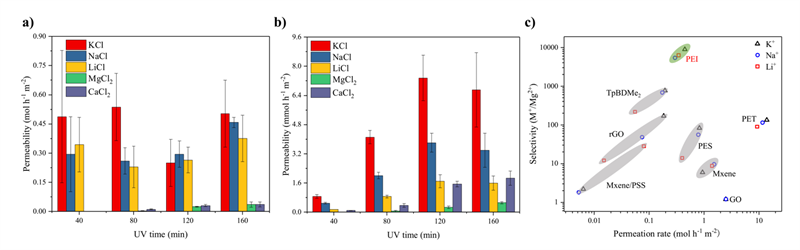

　　  图：PEI亚纳米多孔分离膜离子通量和分离效果对照图

　　(a)单盐通量；(b)混盐通量；(c) 分离效果对照

　　（纳米材料室  供稿）
